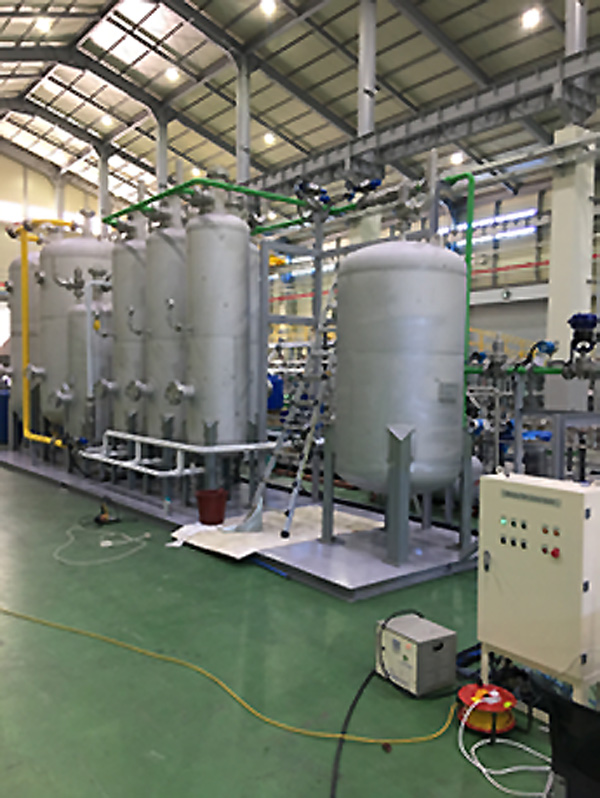

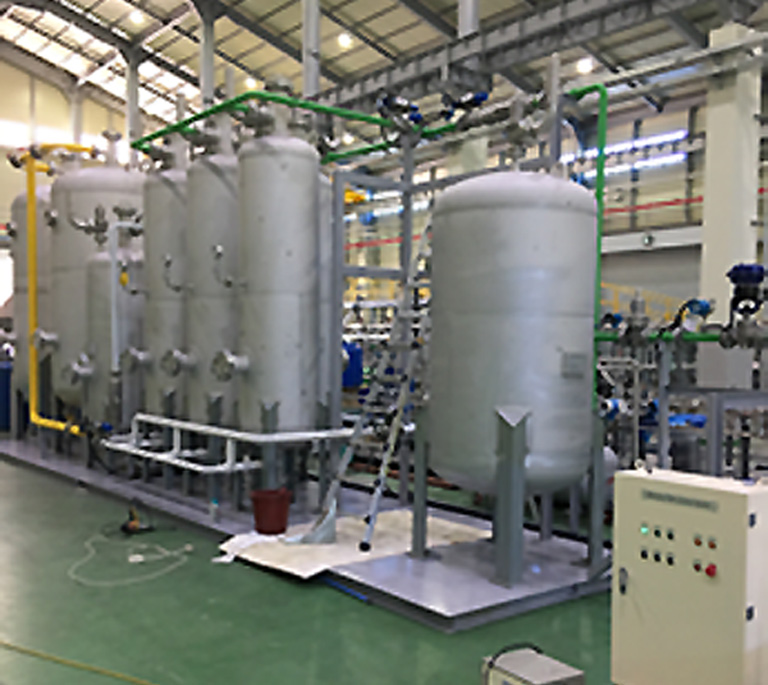

바이오가스 고질화설비

HOME제품정보 바이오가스 고질화설비

바이오가스 고질화설비 설계기준

바이오가스 + 매립가스

설치장소
  • 국내 매립지 가스, 바이오가스
운전조건
  • 외기온도 : -20℃이상 43℃이내
  • 습도 : 상대습도 75%이내
설계 Standards
  • 일반기준 : KS 및 JIS
  • 압력용기 : KOSHA
  • 전기계장(시스템 내장품 限) : 내압방폭이상(Ex dII)
원료공급
  • 공급유량 : 10 ~1000Nm³/h
  • 공급압력 : 2~2.5barg
  • 공급가스중 메탄농도 : 50% vol. 이상 (Nor 52~55% vol.)
생산가스
  • 메탄농도 97% 이상
  • PSA 회수율 : 메탄기준 최소 75, 최대 98%(리사이클 적용시)
배출가스처리
  • Off Gas Tank 에 저장후 개질기 버너연료 등으로 사용
설비보호 외
  • 시스템 본체 : 컨테이너 하우징 제작
  • 시스템 운전시 : 우천 및 낙뢰 보호시설 갖출 것
  • 입출구 가스분석 및 모니터링 구축

300Nm³/h 바이오가스 고질화 PSA 주요사양

◀ 터치한 상태로 좌우로 드래그 하세요 ▶
항목 단위 최고사양 비고
원료공급조건
유량 Nm³/h 330
온도 Ambient Min. -20, Max. 45
압력 kg/cm².G 2
조성
- CO₂ vol% 47.5 원료중 Sulfur 250ppm 이하 / 실록산, 암모니아, 할로겐, 분진류 총 10ppm이하
- O₂ vol% -
- Methane vol% 52
- Water vol% 0.5
Product 성능
유량 Nm³/h 130 메탄회수율 77%기준(최고 98%)
온도 Ambient Min. -20, Max. 45
압력 kg/cm².G 7.0
조성(Dry Base)
- CO₂ vol% 7 원료조성에 따라 상이할 수 있음
- O₂ vol% -
- Methane vol% 97+
- Water, H₂S(ppm) vol% < 0.1
유틸리티
전기 kWh
압축공기 Nm³/h
System Size M 3 X 8 X 4 이내 W x D x H (Package형)
설치장소 - Outdoor
